线材插头连接器是人们生活中最常见的电子器件辅助设备之一，它的安全性也是人们关注的重点。厂商在对设备进行生产的时候，通常会对其气密性进行检测，如果线材插头连接器的气密性不好，容易使内部进水侵蚀，导致人们在使用时发生触电的危险。然而，普通的气密性检测无法满足多款线材插头连接器的检测需求。而海瑞思科技对各种类型的线材插头连接器的气密性检测一直都有研究，并获得了不小的成就。

本次的案例分享就是关于线材插头连接器的气密性检测，希望能给大家做一下参考。

1. 线材插头连接器的外形

（1）此次进行气密性检测的是两款市面上常见的线材插头连接器，它们的插头是不规则的长方体，头部有两个接触金属，壳料是防漏电的材质，与连接线对接处无明显缝隙，密闭性良好；

（2）这样的外形无法直接对线材插头连接器进行气密性检测，且线材与接头有接触，对检测不利；

2. 线材插头连接器检测难点突破

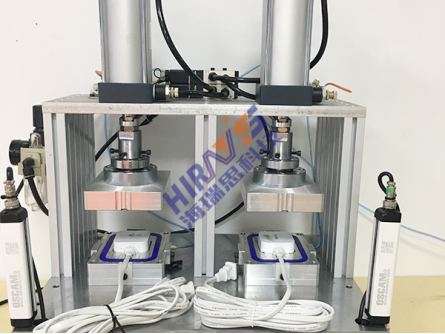

（1）要对两款线材插头连接器进行同时检测，海瑞思科技有专门双工位工装；

（2）对于线材插头连接器的特殊外形，我们给它定制了专门的模具，且在模具上对线材专门做了一个盛放的凹槽，将线材插头连接器放入模具的时候卡得刚刚好，这样在检测时上下模具进行闭合能有效保持检测的封闭性，工装对模具填充气体时能保持内部的饱和状态，对检测有利；

3.  线材插头连接器检测过程展示及参数

   海瑞思本款气密性检测仪由测试仪、气源、测试治具三大部分组成，设备体积小，可定制多机位，更便于实现产线式气密性检测。气源使用的是空气，可防御比空气密度大的物质侵害，且海瑞思智能监控系统把检测结果数据化，实现了线材插头连接器气密性的高精度检测。

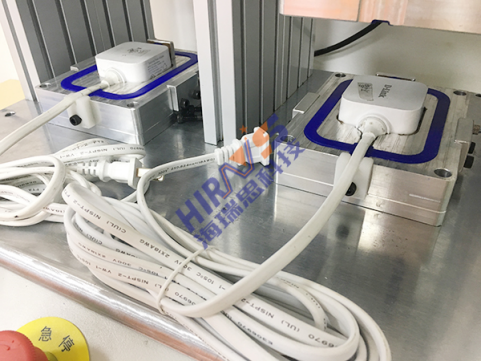

将两个线材插头连接器分别放入到两个工装模具中，与我们的仪器连接，仪器内部有一个阀岛、储气罐等部件及我们设定好的程序，通过连接后，在检测线材的时候，按下启动键。

在检测中，仪器会往模具充气。如果线材连接器是不密封的，出现漏气的现象，这时仪器中泄漏值显示数据也越来越大，同时压力值下降。这时候就能够判定线材连接器是否漏气，仪器测试结果也会显示出NG，意味气密检测不通过。如果测试的线材连接器不漏气，充气后工装模具里面的气体就会处于恒定的状态，仪器上面所显示的压力值与泄漏值也是稳定的，仪器测试结果则显示OK字样，表示气密性检测通过。

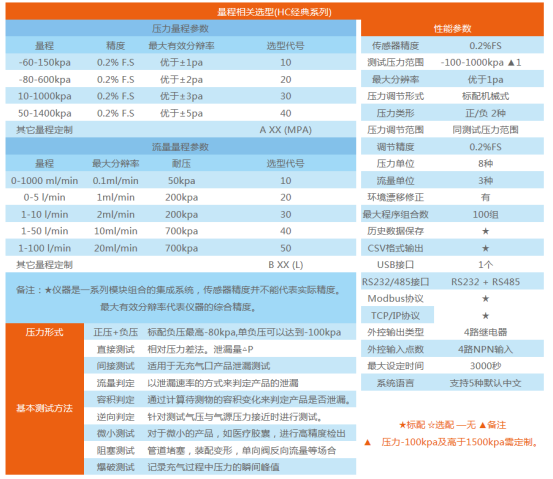

（海瑞思HC经典系列气密性检测仪参数）
